Đồng hồ áp suất màng: Đặc điểm, ứng dụng và cách lắp đặt

Đồng hồ áp suất màng: Đặc điểm, ứng dụng và cách lắp đặt

Đồng hồ áp suất màng là thiết bị quan trọng được sử dụng chủ yếu trong lĩnh vực sản xuất hoá chất và thực phẩm. So với một số loại đồng hồ đo áp suất khác, thiết bị này có khá nhiều đặc tính riêng biệt về thiết kế. Vậy, đồng hồ áp suất màng là gì? Các đặc điểm, ứng dụng như thế nào? Hãy tham khảo bài viết dưới đây của các chuyên gia Toàn Á JSC để hiểu rõ hơn về sản phẩm.

Nội dung bài viết

    Đồng hồ áp suất màng là gì?

    Đồng hồ áp suất màng là dòng thiết bị có nhiệm vụ chính là đo đạc, xác định các chỉ số áp suất trong hệ thống tại một thời điểm nhất định nào đó. Dòng lưu chất có thể là dạng khí, dạng lỏng, tuỳ thuộc vào hệ thống lắp đặt.

    Đồng hồ đo áp suất dạng màng khác biệt so với các dạng đồng hồ đo áp suất thông thường ở chỗ sản phẩm được trang bị thêm màng ngăn. Vì vậy, có thể ngăn chặn sự xâm nhập của các loại chất rắn, chất kết dính, vón cục từ hệ thống. Không cho chúng ảnh hưởng đến hoạt động của đồng hồ.

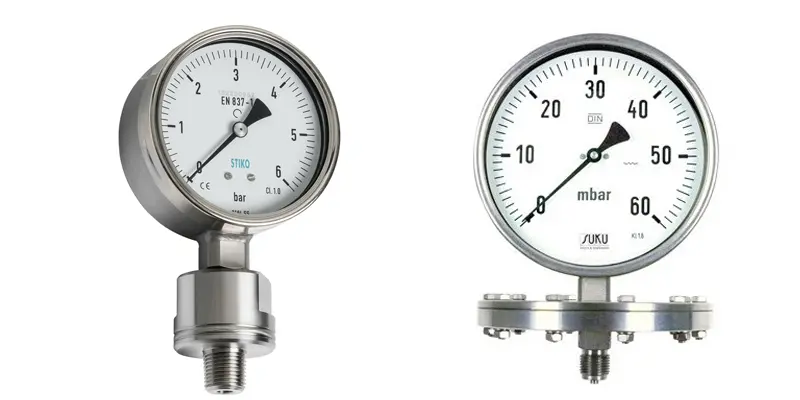

    Đồng hồ áp suất màng là gì?

    Vì vậy, đồng hồ áp suất dạng màng thường được sử dụng trong những hệ thống đường ống có vật rắn, dòng lưu chất có độ sệt, nhớt cao…

    Đặc điểm của đồng hồ áp suất màng

    Trên thị trường hiện nay có rất nhiều loại đồng hồ đo áp suất dạng màng. Mỗi loại sẽ có những đặc tính riêng biệt, phụ thuộc vào mục đích sử dụng, hãng sản xuất.

    Đặc điểm đồng hồ áp suất dạng màng

    Tuy nhiên, nhìn chung loại đồng hồ này sẽ mang những đặc điểm cơ bản sau:

    • Vật liệu toàn thân được làm từ inox cao cấp nên có độ bền cực cao, khả năng chịu mài mòn vô cùng tốt. Sản phẩm có thể hoạt động hiệu quả ở môi trường lưu chất có nhiệt độ cao.
    • Với thiết kế dạng màng nên có thể tăng khả năng bảo vệ các linh kiện, chi tiết của thiết bị một cách an toàn, hiệu quả.
    • Đồng hồ áp suất màng hiển thị các chỉ số với độ chính xác cao. Đồng thời, khả năng làm kín của thiết bị rất tốt.

    Ứng dụng của đồng hồ áp suất màng

    Đồng hồ đo áp suất màng đang được sử dụng trong các lĩnh vực sau:

    • Hệ thống chứa chất lỏng, khí nén có áp suất cao hoặc sự rung lắc khi hoạt động.
    • Thích hợp với hệ thống lưu chất khí, chất lỏng có độ nhớt và sệt cao.
    • Sử dụng trong ngành công nghiệp sản xuất hóa chất, dược phẩm.
    • Trong nhà máy chế biến thực phẩm, đồ uống, sản xuất sữa, nước ngọt.
    • Dùng trong các nhà máy hoá dầu, nhà máy sản xuất điện, khai thác khoáng sản trên đất liền và biển.

    Đánh giá ưu điểm của đồng hồ đo áp suất dạng màng

    • Sản phẩm có thiết kế đơn giản, dễ dàng tháo lắp, sửa chữa.
    • Thiết bị cung cấp các thông số với độ chính xác cao, giúp các kỹ thuật viên nắm rõ được chi tiết các số liệu về áp suất trong hệ thống và kịp thời điều chỉnh cho phù hợp.
    • Sản phẩm có thể được dùng trong nhiều lĩnh vực và môi trường làm việc khác nhau.
    • Đa số, tuổi thọ của đồng hồ áp suất màng đều rất cao nếu được mua chính hãng. Vì vậy, người dùng hoàn toàn yên tâm sử dụng.
    • Được làm từ chất liệu cao cấp nên sản phẩm được đánh giá là có chất lượng tốt, đáp ứng đầy đủ nhu cầu sử dụng của khách hàng.

    Tìm hiểu cấu tạo của đồng hồ áp suất màng

    Cấu tạo của đồng hồ áp suất màng bao gồm 2 bộ phận chính. Trong mỗi bộ phận sẽ có những linh kiện khác nhau. Cụ thể như sau:

    Đồng hồ áp suất

    • Thân đồng hồ được làm từ inox cao cấp SS304 hoặc SS316 có độ bền cao, khả năng chống ăn mòn tốt. Thân đồng hồ có tác dụng bao quanh và bảo vệ các chi tiết bên trong thiết bị.
    • Ống Bourdon: Linh kiện này có tác dụng chính là tiếp nhận áp lực của dòng chất trong hệ thống. Sau đó, giãn nở nhằm mục đích điều khiển sự di chuyển của kim đồng hồ đến vị trí chỉ áp suất hiện tại.
    • Dịch truyền: Có nhiệm vụ chính là truyền động lực tới ống Bourdon.
    • Bộ phận truyền động sẽ tiếp nhận lực giãn nở và truyền đến kim đồng hồ.
    • Kim đồng hồ: Tác dụng của linh kiện này là thông báo giá trị áp suất cho người dùng thông qua việc quay quanh trục và dừng lại ở một điểm nhất định.
    • Lớp màng: Đây là nơi tiếp xúc với dòng lưu chất và chịu áp lực chính của đồng hồ.

    Phần màng

    Phần màng được thiết kế nhằm mục đích chịu được sự ăn mòn, quá trình oxy hóa và nhiệt độ của các dòng lưu chất. Lớp màng này có khả năng chịu lực tốt, độ đàn hồi cao và nhận áp lực truyền qua ống Bourdon.

    Nguyên lý hoạt động của đồng hồ áp suất màng

    • Khi hệ thống không hoạt động, thông số của đồng hồ đo áp sẽ ở mức 0. Khi có áp lực trong hệ thống, lớp màng sẽ tiếp xúc và chịu lực tác động của dòng chất trong đó.
    • Áp lực này sẽ ép cho màng phồng lên để đẩy lớp dịch truyền tạo áp lực lên ống Bourdon.
    • Ống này sẽ giãn nở để truyền đến bộ phận truyền chuyển động và tới kim đồng hồ.
    • Kim đồng quay chỉ đến chỉ số áp suất của hệ thống tại thời điểm kiểm tra.

    Một số lưu ý khi lắp đặt đồng hồ đo áp suất màng

    • Không lắp đồng hồ theo chiều nàng mà phải lắp theo chiều thẳng đứng để đảm bảo độ chính xác trong kết quả đo đạc của thiết bị này.
    • Trước khi sử dụng, nên kiểm tra hiệu chỉnh của sản phẩm. Đồng thời, lựa chọn những loại đồng hồ đã được kiểm định chất lượng bởi cục đo lường.
    • Trang bị thêm bộ đệm ở đầu trước của đồng hồ đo áp suất. Điều này sẽ giúp bạn thuận tiện hơn khi kiểm tra thiết bị hoặc trong các trường hợp lắp van, đóng ngắt dưới thiết bị.
    • Khoảng cách giữa điểm đo áp suất với vị trí lắp đặt đồng hồ đo áp suất màng càng ngắn thì độ chính xác càng cao.
    • Ngoài ra, còn cần đảm bảo độ kín của thiết bị và hệ thống.

    Công ty cổ phần công nghệ môi trường Toàn Á JSC là đơn vị phân phối các dòng đồng hồ đo áp suất khác nhau. Trong đó bao gồm cả đồng hồ áp suất màng uy tín, chất lượng, giá siêu cạnh tranh. Nếu có nhu cầu tìm hiểu về sản phẩm, hãy liên hệ với chúng tôi qua hotline 0913.543.469 để được tư vấn chi tiết và báo giá cụ thể.
